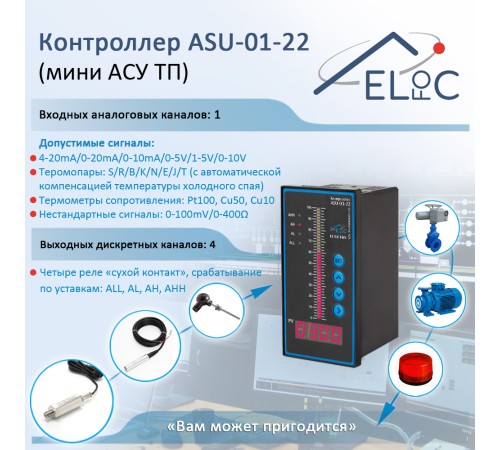

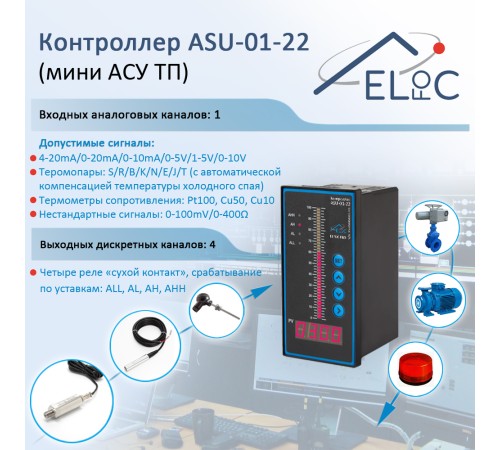

Контроллер уровня, давления, температуры ELfoC ASU-01-22 (мини АСУ ТП) 1(AI) 4(DO) для 4-20мА, 0-10V, термопар, термометров сопротивления

возможность автоматически включать исполнительные механизмы – насосы, задвижки, электроприводы, замки, клапана или устройства сигнализации – сирены, лампы, индикаторы, зуммеры и т.п. Не нужно организовывать сложную систему из SCADA, полевых контролеров, рабочего место оператора и т.д. - контроллера вполне достаточно для большинства простых задач по автоматизации.

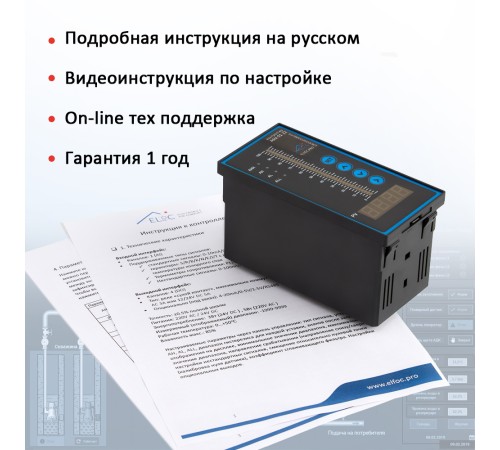

Полную инструкцию к устройству на русском можно найти на официальном сайте ELfoC: https://elfoc.pro/01, там же контакты тех поддержки по данному устройству.

Характеристики:

Входной интерфейс:

• Каналов: 1 аналоговый (AI)
• Поддерживаемые типы сигналов:

ü  стандартные сигналы: 0-10mA/0-20mA/4-20mA/0-5V/1-5V/0-10V

ü  термопары: S/R/B/K/N/E/J/T с автоматической компенсацией температуры холодного спая

ü  Термометры сопротивления: Pt100, Cu50, Cu10

ü  Нестандартные сигналы: 0-100mV/0-400Ω (требуется доп. настройка)

Выходной интерфейс:

• Каналов: 4 дискретных (DO)
• Тип: реле «сухой контакт», нормально открытый (NO), максимально коммутируемое напряжение 220V AC 3A или 12/24V DC 5A
• Опционально (под заказ): 4-20mA/0-5V/1-5V/RS485

• Точность: ±0.5% полной шкалы
• Питание: 220V AC / 24V DC
• Энергопотребление:  3Вт (24V DC ) , 5Вт (220V AC )
• Измеряемый (отображаемый) диапазон: -1999-9999
• Рабочая температура: 0…+50℃
• Влажность макс.: 85%

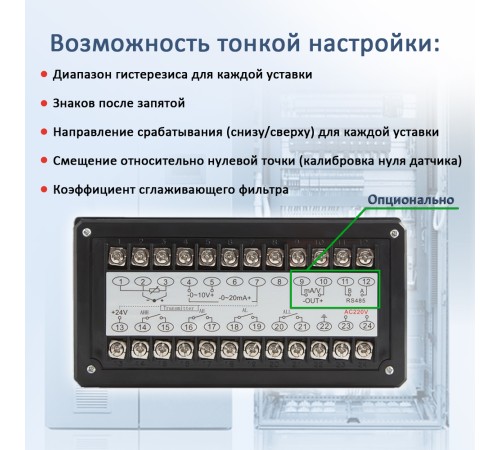

Настраиваемые параметры через панель управления: тип сигнала, уставки: AHH, AH, AL, ALL, диапазон гистерезиса для каждой уставки, знаков после запятой для отображения на дисплее, минимальное значение диапазона, максимальное значение диапазона, направление срабатывания (направление снизу/сверху), настройки нестандартных сигналов, смещение относительно нулевой точки (калибровка нуля датчика), коэффициент сглаживающего фильтра. Настройки опциональных выходов.
